Размеры и виды вентиляционных решеток: как выбрать подходящую

Размеры вентиляционных решеток: таблица стандартов и правила выбора

Правильно подобранная вентиляционная решетка — это залог эффективного воздухообмена, отсутствия посторонних шумов в канале и эстетичного внешнего вида помещения. Цель этой статьи — помочь вам безошибочно определить необходимые габариты изделия. Мы подробно рассмотрим все ключевые аспекты: от конструктивных особенностей различных моделей до пошаговой инструкции по правильному замеру монтажного проема. Изучив этот материал, вы сэкономите время, избежите типичных ошибок при покупке и сможете обеспечить своему дому надежную и правильную вентиляцию.

Что такое вентиляционная решетка и ее назначение

Вентиляционная система состоит из множества скрытых элементов, но её финальным, видимым аккордом всегда выступает вентиляционная решетка. Это специальное воздухораспределительное устройство, которое устанавливается на выходах вентиляционных каналов.

Ее функции выходят далеко за рамки простой декоративной панели. Во-первых, она отвечает за правильное распределение воздушных потоков в помещении, предотвращая сквозняки. Во-вторых, решетка защищает воздуховоды от попадания внутрь крупного мусора, птиц, грызунов и насекомых. Понимание технической важности этого элемента — первый шаг к грамотному выбору его размеров.

Конструктивные особенности и основные части решетки

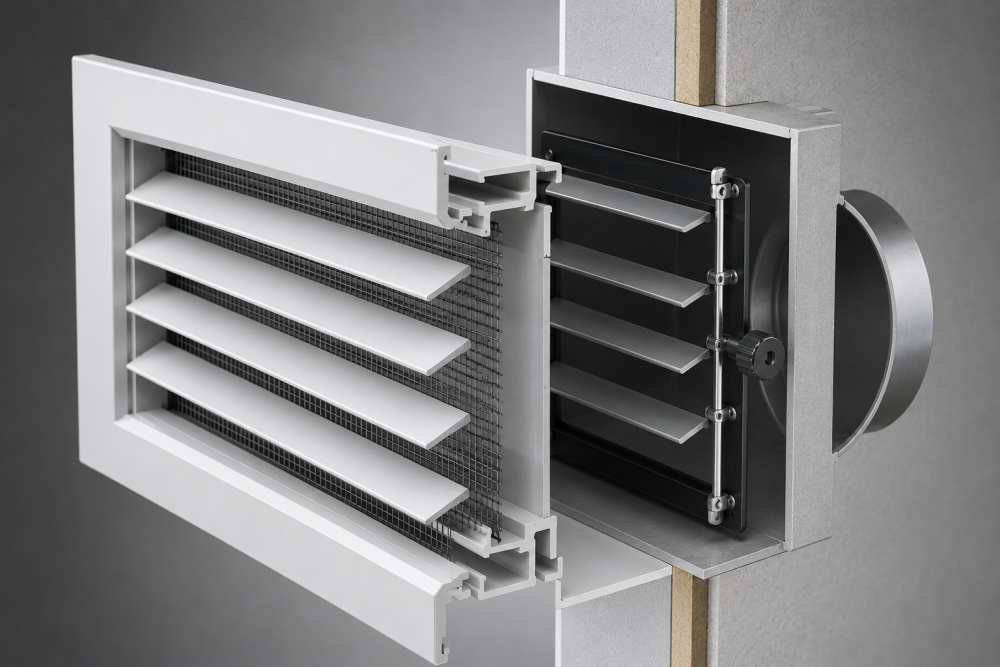

Чтобы понимать, из чего складывается итоговый размер решетки, необходимо разобраться в ее устройстве. Стандартная конструкция включает в себя несколько элементов:

• Рама (корпус) — несущая основа, определяющая габариты изделия и способ его крепления к стене или воздуховоду.
• Ламели (жалюзи) — наклонные планки, направляющие поток воздуха. Их форма и угол наклона напрямую влияют на пропускную способность (живое сечение).
• Защитная сетка — мелкоячеистое полотно, преграждающее путь пыли и насекомым.
• Демпферы (клапаны) — механизмы для регулировки объема пропускаемого воздуха.

Наличие тех или иных элементов увеличивает монтажную глубину и толщину профиля изделия, что обязательно нужно учитывать при расчетах.

Виды и типы вентиляционных решеток

На рынке представлено огромное разнообразие вентиляционных решеток. Внутреннее устройство и назначение напрямую диктуют их габариты и доступную размерную сетку. Для разных условий эксплуатации требуются принципиально разные конструкции.

Классификация по материалу и способу монтажа

В зависимости от места установки решетки делятся на наружные (фасадные), внутренние и переточные (дверные/стеновые).

Место монтажа определяет выбор материала. Наружные модели подвергаются ветровым нагрузкам и перепадам температур, поэтому их изготавливают из прочного экструдированного алюминия или оцинкованной стали. Такие решетки всегда массивнее, имеют толстый профиль и увеличенный шаг стандартных размеров. Внутренние модели чаще делают из легкого пластика, тонкого металла или дерева. Они более изящны, их монтажная глубина минимальна, а размерный ряд значительно шире.

Какие бывают решетки по распределению воздушных потоков

По аэродинамическим функциям изделия делятся на:

• Нерегулируемые — с жестко зафиксированными ламелями.

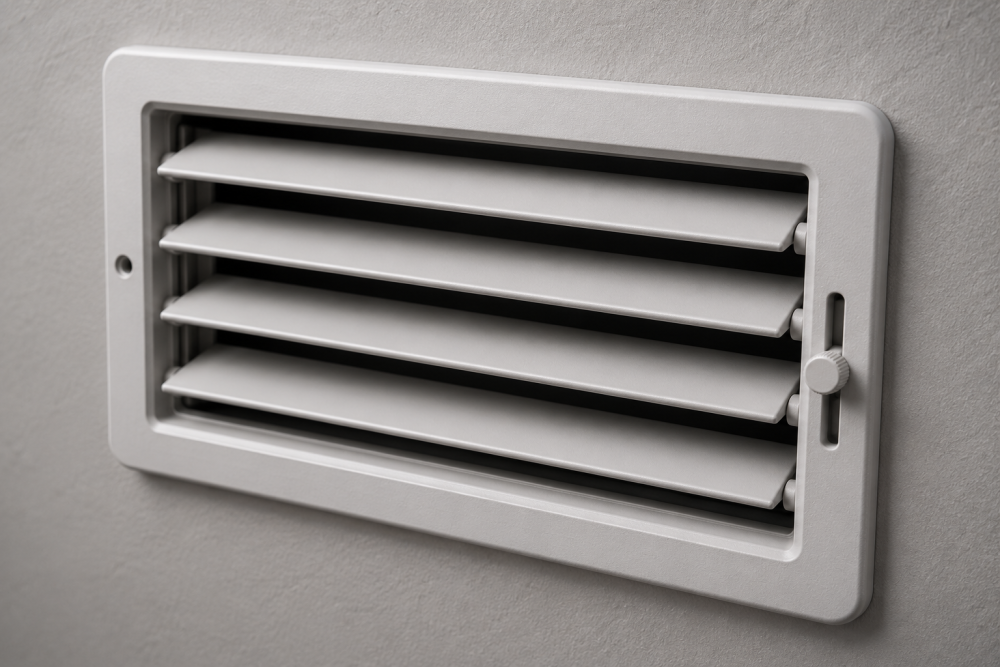

• Регулируемые — оснащены подвижными жалюзи, позволяющими менять направление и силу потока.
• Инерционные (с обратным клапаном) — ламели открываются под напором воздуха и закрываются при его отсутствии.

Наличие подвижных элементов и механизмов регулировки требует дополнительного пространства. Поэтому регулируемые и инерционные модели при одинаковом внешнем размере будут иметь меньшую площадь живого сечения (свободного пространства для прохода воздуха) по сравнению с нерегулируемыми аналогами.

Стандартные размеры вентиляционных решеток

Для упрощения проектирования зданий и систем воздухообмена производители придерживаются определенной размерной сетки. Стандартизация позволяет легко подбирать решетки под типовые воздуховоды и строительные проемы.

Таблица типоразмеров прямоугольных и квадратных вентрешеток

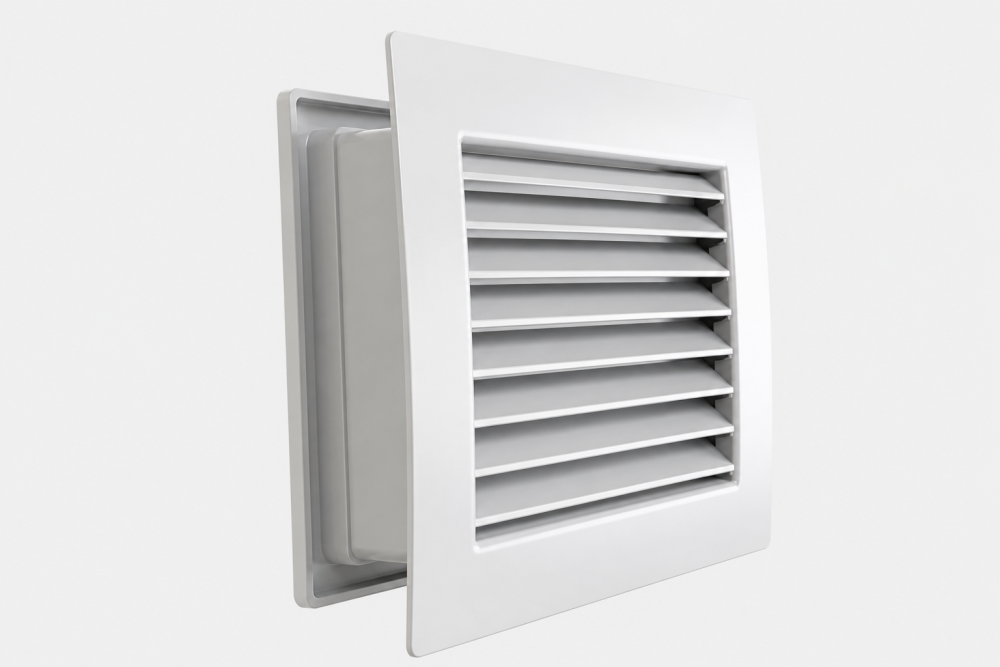

Прямоугольные и квадратные формы — самые распространенные в бытовом и коммерческом строительстве. Ниже приведена таблица основных стандартов. Если ваш проем имеет нестандартные габариты, эта таблица поможет подобрать ближайший аналог.

Диаметры круглых вентиляционных решеток

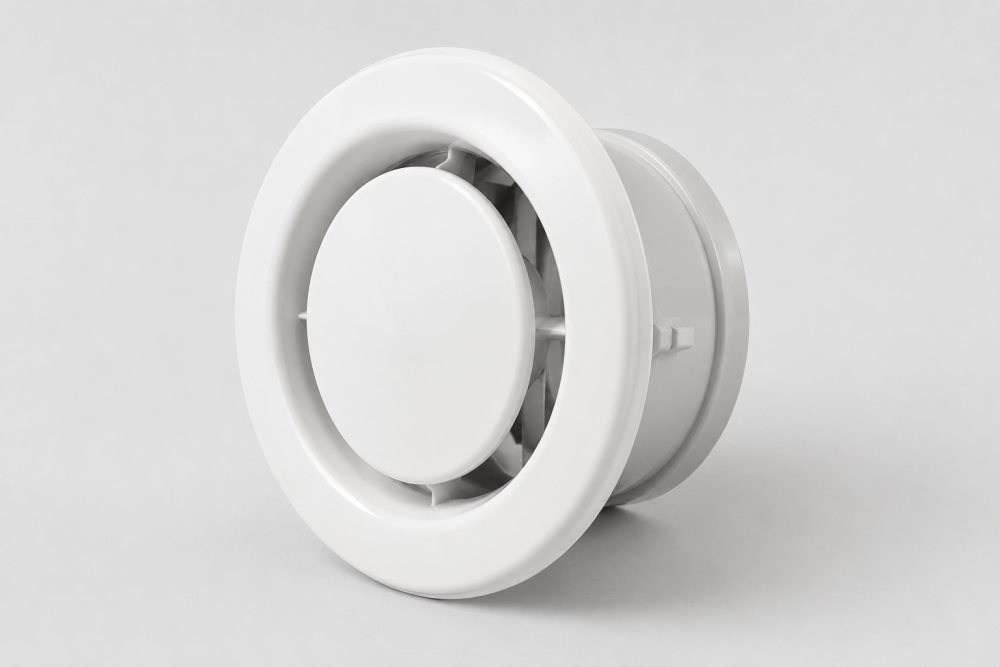

Для круглых воздуховодов используются радиальные решетки, диффузоры и анемостаты. Их размерный ряд строго привязан к ГОСТам и техническим условиям на производство пластиковых и гибких труб. Стандартные посадочные диаметры составляют: 100, 125, 150, 160, 200, 250 и 315 мм. При выборе круглой решетки важно, чтобы ее посадочный фланец точно соответствовал внутреннему диаметру канала.

Размеры решеток для вентиляции в разных помещениях

Сухие табличные стандарты обретают смысл применительно к реальным жилым условиям. Нормы воздухообмена для кухни, ванной и спальни существенно различаются, что напрямую влияет на требуемую площадь живого сечения решетки.

Параметры вентиляционных решеток для вытяжки

Для общих вытяжных систем (как естественных, так и принудительных) действует главное правило: решетка не должна заужать сечение вентиляционной шахты. Если проем имеет размер 150х150 мм, решетка должна обеспечивать максимальный пропуск воздуха именно для этого сечения. Слишком маленькая решетка или модель с массивными широкими ламелями создаст аэродинамическое сопротивление, что приведет к снижению тяги и появлению гула.

Выбор размера решетки для кухни

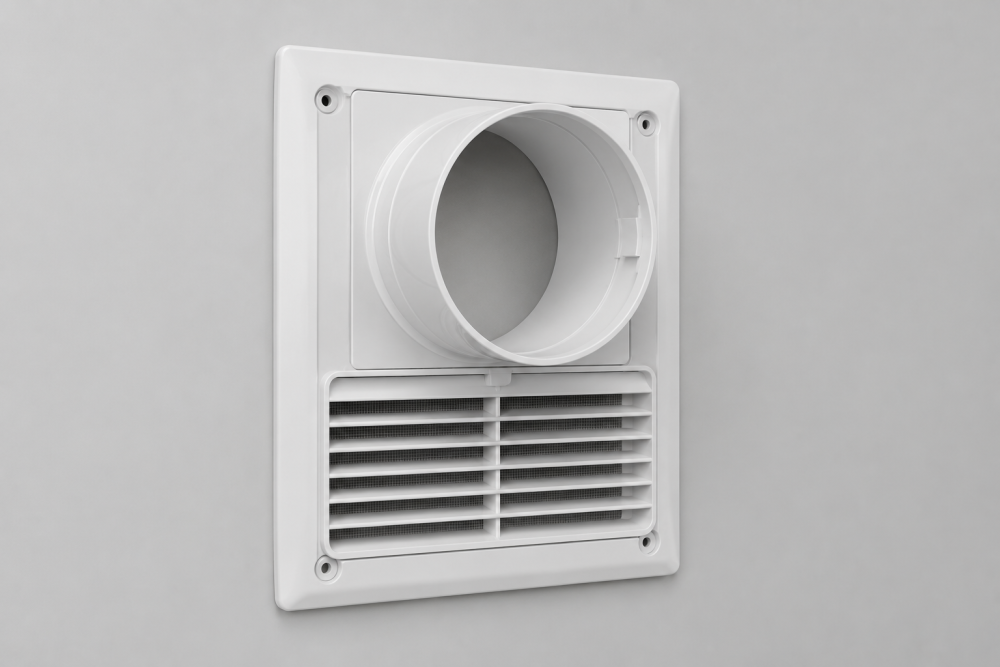

Кухня — зона с максимальными объемами удаляемого воздуха из-за работы плиты. Здесь часто используют комбинированные решетки, которые имеют круглый фланец для подключения трубы от кухонной вытяжки и зону с обычными жалюзи для сохранения естественной вентиляции при выключенном приборе. Оптимальные габариты таких панелей обычно составляют 180х250 мм или 200х300 мм, при этом диаметр фланца подбирается под гофру вытяжки (чаще всего 100 или 125 мм).

Размеры вентиляционных решеток для ванной комнаты

В санузлах ключевым фактором является высокая влажность при ограниченном пространстве. Решетки здесь должны эффективно удалять влажный воздух, предотвращая образование конденсата и плесени, но при этом не создавать сильных сквозняков. Стандартным решением для ванных комнат являются компактные квадратные решетки размером 150х150 мм или круглые модели диаметром 100 мм.

Как правильно выбрать размер вентиляционной решетки под проем

Переходим к финальному этапу — подготовке к покупке. Чтобы не приобрести изделие, которое будет выпадать из стены или, наоборот, не поместится в канал, необходимо следовать четкому алгоритму замеров.

Замер монтажного отверстия

Для работы вам понадобится обычная рулетка.

1. Измерьте ширину проема.
2. Измерьте высоту проема.
3. Оцените глубину канала (особенно важно, если вы покупаете решетку с обратным клапаном или регулируемыми жалюзи). Обязательно проводите замеры в нескольких точках: по краям и в центре. Строительные проемы редко бывают идеально ровными. За основу всегда берите наименьшее значение — это чистый размер проема, в который должна войти монтажная часть решетки.

Разница между посадочным и габаритным размером

Главная ошибка новичков — путаница между посадочным (внутренним) и габаритным (внешним) размерами.

• Посадочный размер — это габариты выступающего сзади бортика, который вставляется непосредственно в стену или трубу. Он должен быть на 2-5 мм меньше вашего чистого проема, чтобы решетка вошла без усилий.
• Габаритный размер — это размеры внешней декоративной рамки. Она должна быть больше проема минимум на 15-20 мм с каждой стороны, чтобы надежно скрыть неровности краев строительного отверстия.

При заказе решетки в магазине всегда обращайте внимание на то, какой именно размер указан на ценнике или в каталоге — чаще всего производители указывают именно посадочные габариты (размер проема).
